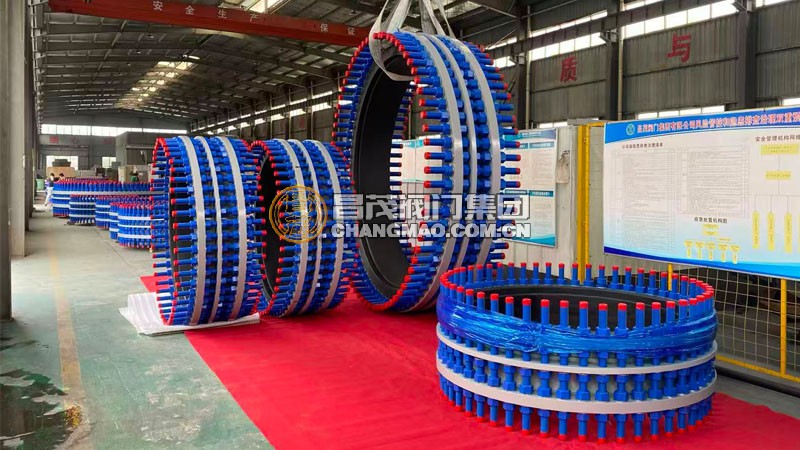

補償接頭伸縮節，由本體、壓盤、伸縮管、螺絲等配件組成，連接管道閥門，吸收管道因熱脹冷縮產生的尺寸變化，通過調節伸縮補償接頭的長度，方便管道閥門的安裝維修。包括限位伸縮接頭，傳力接頭，大撓度伸縮接頭，球型補償接頭，旋轉接頭等。
品牌：
“昌茂”牌，注冊商標。
類型：
連接形式：法蘭式、焊接式、卡箍式等。
壓力等級：0.25、0.6、1.0、1.6、2.5、4.0、6.4MPa等。
規格型號：DN40-DN4000。
管體材質：碳鋼（Q235、Q345、A105），不銹鋼（S304、S316L），球墨鑄鐵（QT450、QT500）。
螺絲材料：碳鋼（Q235、20#、45#）4.8級、8.8級、10.9級，不銹鋼（S304、S316L）。
選型說明
B 型伸縮接頭，能吸收熱脹冷縮產生的軸向位移，能承受一定的壓力（內壓）推力，不能承受管路的角偏轉，不宜安裝在有橫向和角向位移的管路中，可明設和埋地敷設，選用時應與支架或支墩配合使用，可用于地質條件好、環境溫度變化較大的埋地管路系統，埋地或與閥門等設備連接時應有檢查室，也可安裝在傾斜或豎直的管路中。
C 型傳力接頭，能傳遞被連接件的壓力（內壓）推力和補償管路安裝誤差，適用于明設、埋地敷設或管溝敷設，在埋地敷設時可設置檢查室，不宜安裝在有軸向、橫向和角向位移的管路中，宜安裝在管路中設備（水泵、閥門和流量計等）及附件處，便于管路中設備的安裝和拆卸，用于泵房管路時，宜選用 CF、C2F、CC2F 型傳力接頭。
安裝使用說明：
1、使用伸縮接頭的管道系統應正確選用固定支架和導向支架，支架的數量應與系統相應，支架安放在伸縮接頭附近。
2、伸縮接頭安裝后應進行檢查，所有壓蓋均應統一擰緊，要保證密封圈和填料處于*佳狀態。
3、根據需要，將伸縮接頭的傳力桿調節至有效位置， 產品周圍應有足夠的空間，以保證伸縮接頭在設計范圍內能自由運動。
4、管道吊裝位置不應設在伸縮接頭上。
5、所有導向支架、固定支架未正確安裝之前，不應進行內部壓力試驗。

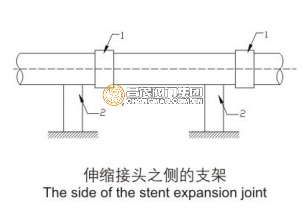

安裝示意圖：
產品目錄：
